В процессе расчетного определения параметров приточно-вытяжной противодымной вентиляции мы сталкиваемся с необходимостью вычисления площади очага пожара.

Считаем необходимым сообщить, что специалистами ИБ "Одна Атмосфера" были разработаны, обоснованы и согласованы в МЧС России и Минстрой России уникальные по концепции специальные технические условия на проектирование системы противодымной защиты объекта капитального строительства (4-х уровневая подземная автостоянка на 929 м/мест, с площадью этажа около 10000 м2). В своей основе противодымная защита объекта реализована на продольной схеме вентиляции с применением струйных вентиляторов компании Flakt Woods.

06.04.2014

Защита безопасных зон для МГН

06.04.2014

Как известно, в соответствии с требованиями ст. 89 ч. 15 Федерального закона от 22.07.2008 г. №123-ФЗ в редакции Федерального закона от 10.07.2012 г. №117-ФЗ, в многоэтажных зданиях и сооружениях должны быть предусмотрены безопасные зоны для групп людей с ограниченными возможностями передвижения, обеспечивающие их защиту от пожара до момента прибытия пожарных подразделений. Перед вентиляционщиками встал вопрос "как защитить такой объем?". Мы решили поделиться своими соображениями по этому вопросу.

В соответствии с требованиями СП 7.13130.2013, для защиты безопасной зоны одновременно должны быть выполнены три условия:

при открытой двери безопасной зоны (далее - БЗ), средняя скорость истечения воздуха через открытый дверной проем должна быть не менее 1,5 м/с;

при закрытой двери БЗ, избыточное давление в ее внутреннем объеме по отношению к смежному объему (коридор или помещение) должно быть в диапазоне значений 20 Па - 150 Па;

при закрытой двери БЗ, температура приточного воздуха должна быть не менее установленной техническим заданием для этажа здания (в нормальном режиме эксплуатации), на котором находится БЗ.

Проанализировав вышеперечисленные требования, мы выработали наиболее приемлемые технические решения, которые и прилагаем в данном обзоре с кратким описанием основных принципов работы. Сразу оговоримся, что утопические решения с использованием воздухопереточных отверстий в ограждающих строительных конструкциях лифтовых шахт, лестничных клеток и т.п., с использованием инверторов, регулирующих работу вентилятора в диапазоне от 100 м3/ч до 15000 м3/ч и пр., остаются "за кадром" данной статьи.

Итак, предлагаем Вашему вниманию 3 варианта.

Вариант 1

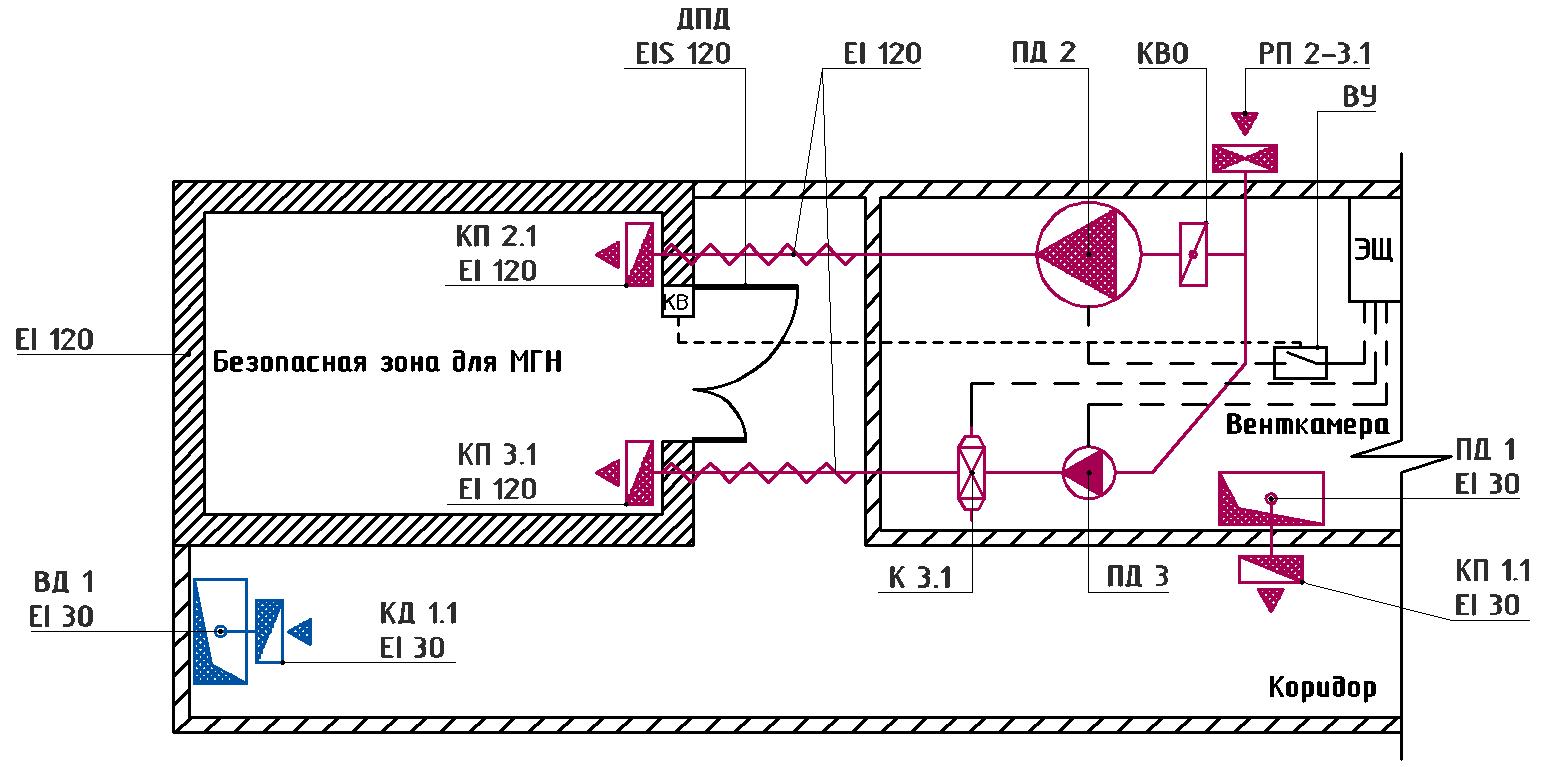

Для обеспечения противодымной защиты безопасной зоны для маломобильных групп населения (МГН) при обнаружении пожара системой автоматической пожарной сигнализации (АПС) подлежат включению ВД 1, ПД 1, ПД 2, ПД 3, К 3.1; открытию КД 1.1, КП 1.1, КП 2.1. По управляющему сигналу от концевого выключателя КВ, фиксирующему открытие-закрытие двери ДПД, подлежит отключению (при закрытии ДПД) и включению (при открытии ДПД) вентилятор системы ПД 2. При выключенном вентиляторе системы ПД 2, противопожарный нормально закрытый клапан сохраняет открытое положение, при этом рециркуляция внутреннего воздуха исключается клапаном КВО. Приточный воздух в безопасной зоне при закрытых дверях нагревается до требуемого значения температуры.

Вариант 2

Для обеспечения противодымной защиты безопасной зоны для маломобильных групп населения (МГН) при обнаружении пожара системой автоматической пожарной сигнализации (АПС) подлежат включению ВД 1, ПД 1, ПД 2, ПД 3, К 3.1; открытию КД 1.1, КП 1.1, КП 2.1. По управляющему сигналу от датчика избыточного давления dP, контролирующему избыточное давление в безопасной зоне в диапазоне значений от 20 Па до 150 Па, подлежит отключению (при увеличении давления до 150 Па и более) и включению (при снижении давления до 20 Па и менее) вентилятор системы ПД 2. При выключенном вентиляторе системы ПД 2, противопожарный нормально закрытый клапан сохраняет открытое положение, при этом рециркуляция внутреннего воздуха исключается клапаном КВО. Приточный воздух в безопасной зоне при закрытых дверях нагревается до требуемого значения температуры.

Вариант 3

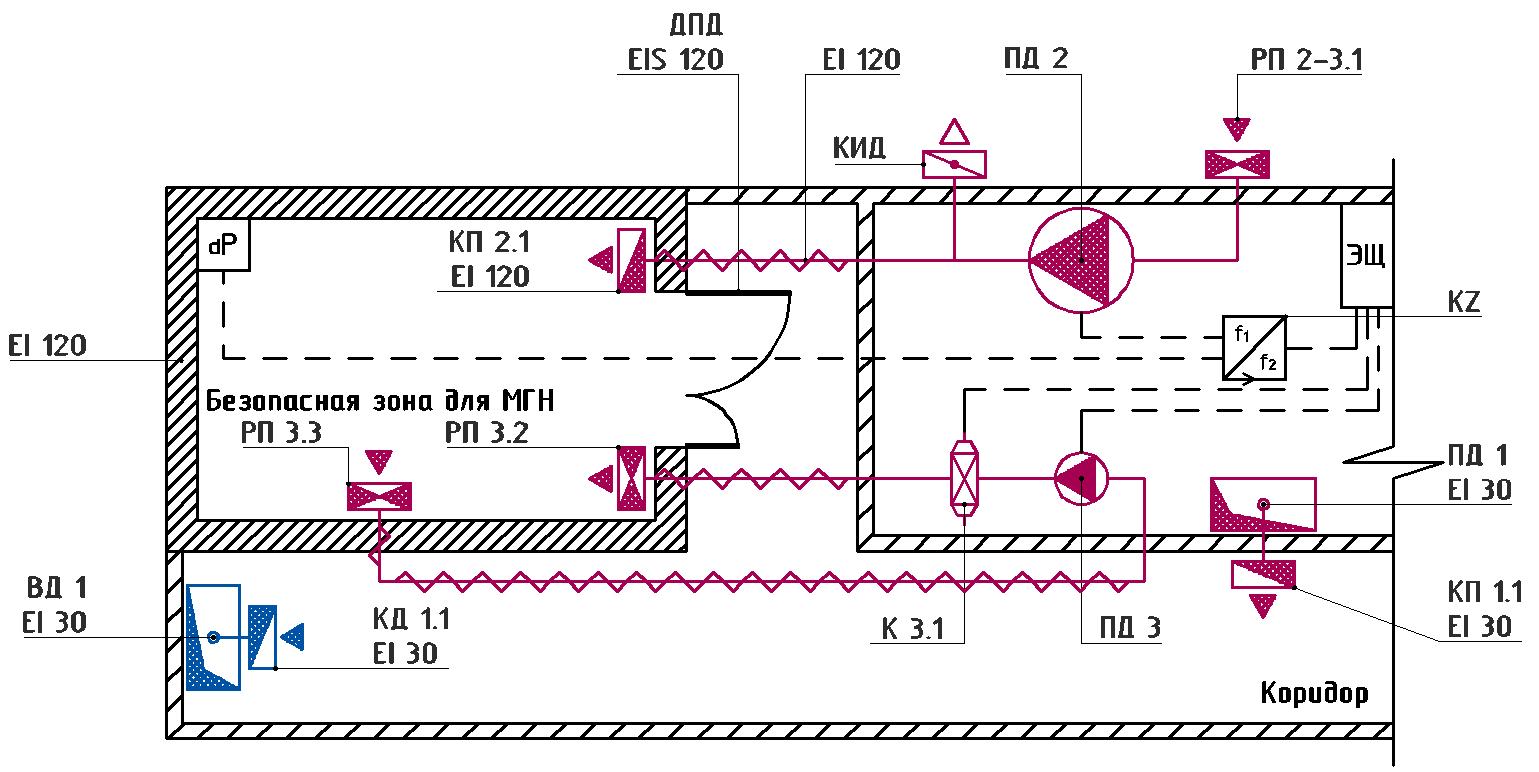

Для обеспечения противодымной защиты безопасной зоны для маломобильных групп населения (МГН) при обнаружении пожара системой автоматической пожарной сигнализации (АПС) подлежат включению ВД 1, ПД 1, ПД 2, ПД 3, К 3.1; открытию КД 1.1, КП 1.1, КП 2.1. По управляющему сигналу от датчика dP, контролирующему избыточное давление в безопасной зоне в диапазоне значений от 20 Па до 150 Па, подлежит снижению (при увеличении давления до 150 Па и более) и увеличению (при снижении давления до 20 Па и менее) частота вращения рабочего колеса вентилятора системы ПД 2, в цепи электроснабжения которого установлен инвертор KZ. Остановка вентилятора ПД 2 не производится, при закрытых дверях безопасной зоны частота вращения рабочего колеса ПД 2 снижается до минимальных рабочих значений, избыточное давление в безопасной зоне в требуемом диапазоне поддерживается клапаном КИД. Внутренний рециркулируемый воздух в безопасной зоне при закрытых дверях нагревается до требуемого значения температуры.


ВАЖНО

Во всех вариантах:
Не допускается установка КИД в ограждающих строительных конструкциях безопасной зоны;
В обязательном порядке должны быть предусмотрены системы ВД 1 и ПД 1.

ПРИМЕЧАНИЕ

Требуемый предел огнестойкости ограждающих строительных конструкций безопасной зоны и воздуховодов систем ПД 2, ПД 3 принят условно. С учетом специфики каждого конкретного объекта, данная величина может варьировать в диапазоне значений от EI 60 до EI 150.

С Уважением, коллектив ИБ "Одна Атмосфера"
