Уточнения в зависимостях МД.137-13 «Расчетное определение основных параметров противодымной вентиляции зданий»

29.04.2014

Все хорошо знакомы с зависимостью (9), приведенной в методических рекомендациях ВНИИПО МД.137-13 «Расчетное определение основных параметров противодымной вентиляции зданий», выпущенных в 2013 году.

Указанная зависимость фигурировала также в аналогичном документе 2008 года. Ни для кого не секрет, что формула была заимствована в NFPA 92В в редакции 2009 года, о чем свидетельствует и раздел «Список литературы» упомянутого документа. В ходе анализа обновленной редакции стандарта США NFPA92 «Standard for Smoke Control Systems 2012 Edition» мы обнаружили, что диапазон действия указанной зависимости был ограничен значениями z, b, W (см. рис. 1).

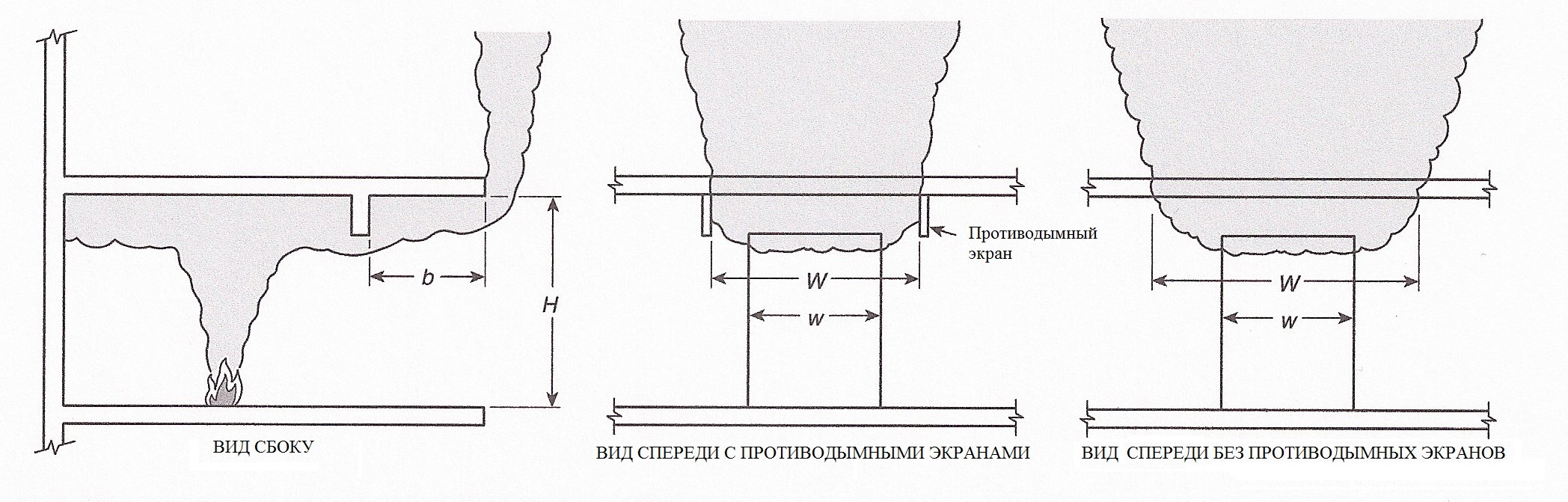

Рис. 1

Кроме того, были добавлены две новые зависимости, позволяющие также определить расход продуктов горения истекающих из под балкона помещения (атриума), работающие в других диапазонах значений z, b, W. Обращаем Ваше внимание, что в первой зависимости используется полная тепловая мощность очага пожара, в последующих формулах принимается тепловая мощность конвективной колонки, составляющая приблизительно 70% от полной тепловой мощности. Также необходимо отметить, что все формулы могут применятся только в том случае, если (Tsm - Ta) ≥ 2.2oC.

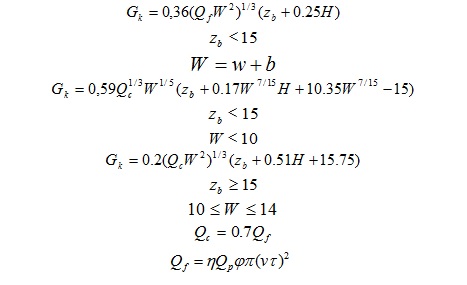

Очень надеемся, что представленные ниже зависимости будут для Вас интересны.

где Gk, – массовый расход в конвективной колонке, кг/с;

Qf – полная тепловая мощность очага пожара, кВт;

Qp – низшая теплота сгорания пожарной нагрузки, кДж/кг;

h – полнота сгорания пожарной нагрузки;

φ – удельная массовая скорость выгорания, кг/м2·с;

v – линейная скорость распространения пламени, м/с;

h – толщина дымового слоя, м;

Н – высота помещения;

zb – расстояние от верхнего среза балкона до основания дымового слоя, м;

W – начальная ширина нисходящей струи, м;

w – ширина проема, м;

b – расстояние от проема до выступа балкона, м.



С Уважением, коллектив ИБ "Одна Атмосфера"
