В процессе расчетного определения параметров приточно-вытяжной противодымной вентиляции мы сталкиваемся с необходимостью вычисления площади очага пожара.

Считаем необходимым сообщить, что специалистами ИБ "Одна Атмосфера" были разработаны, обоснованы и согласованы в МЧС России и Минстрой России уникальные по концепции специальные технические условия на проектирование системы противодымной защиты объекта капитального строительства (4-х уровневая подземная автостоянка на 929 м/мест, с площадью этажа около 10000 м2). В своей основе противодымная защита объекта реализована на продольной схеме вентиляции с применением струйных вентиляторов компании Flakt Woods.

21.03.2014

Некоторые особенности монтажа противопожарных клапанов

21.03.2014

Эффективность противодымной защиты зданий и сооружений различного назначения во многом зависит от качества монтажа противопожарных клапанов систем ОВиК и ПДВ. Мы проанализировали требования СП 7.13130.2013 "Отопление, вентиляция и кондиционирование. Требования пожарной безопасности", ГОСТ Р 53301-2013 "Клапаны противопожарные вентиляционных систем. Методы испытаний на огнестойкость" и решили поделиться своими умозаключениями по данному вопросу.

ТРЕБОВАНИЯ К МОНТАЖНЫМ СХЕМАМ ПРОТИВОПОЖАРНЫХ КЛАПАНОВ

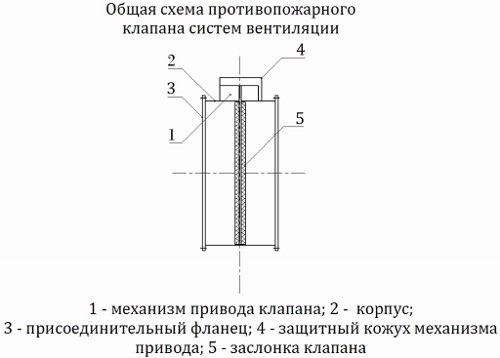

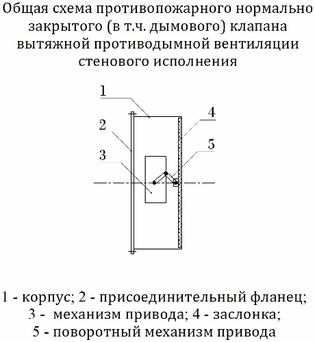

Общий вид противопожарного клапана различного назначения (нормально закрытого, в т.ч. дымового, нормально открытого) представлен на рис. 1, 2.

Рис. 1



Рис. 2

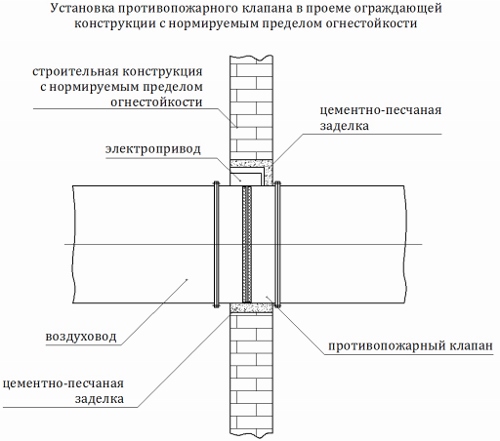

Монтажная схема установки противопожарного клапана различного назначения в проеме ограждающей строительной конструкции с нормируемым пределом огнестойкости, представлена на рис. 3.

Рис. 3

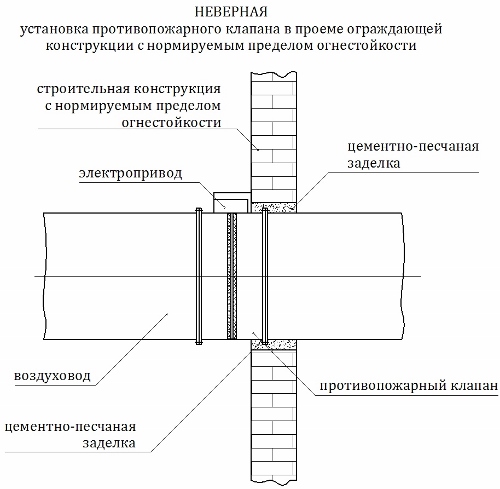

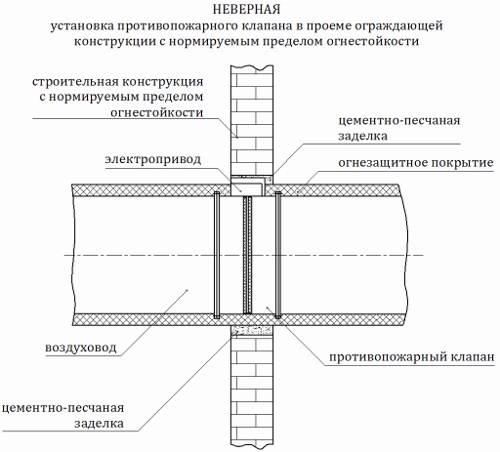

Не допускается установка противопожарного клапана таким образом, чтобы заслонка клапана находилась за пределами проекции проема защищаемой ограждающей строительной конструкции с нормируемым пределом огнестойкости (см. рис. 4), а также прокладка огнезащитного покрытия огнестойкого воздуховода в проекции защищаемого проема (см. рис. 5)

Рис. 4

Рис. 5

Не допускается выполнение заделки горючими материалами (монтажной пеной, пластиковыми, либо деревянными панелями и т.п.), а также негорючими материалами, не регламентированными производителем клапана (см. рис. 6).

Рис. 6

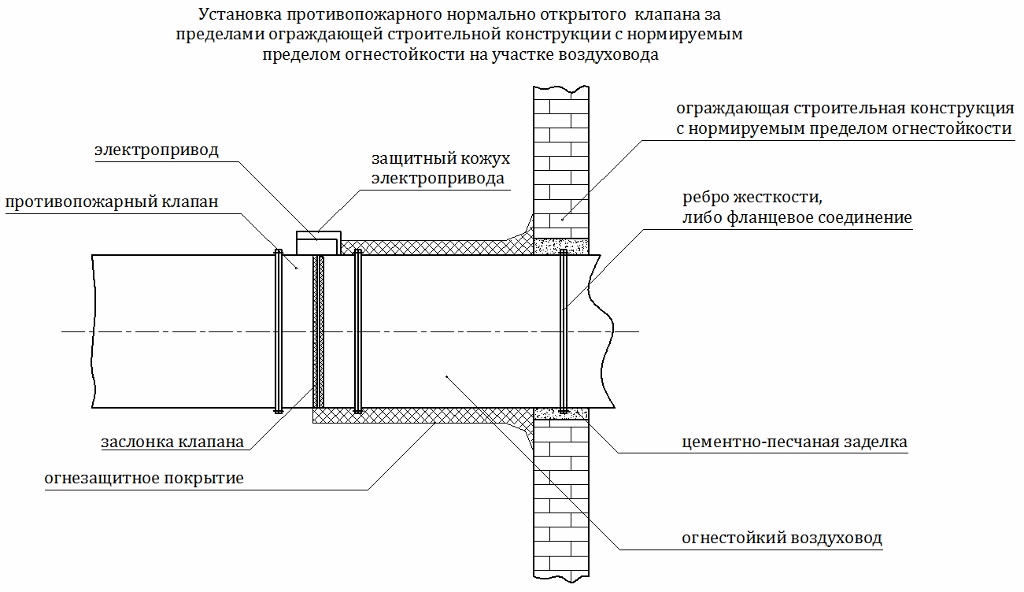

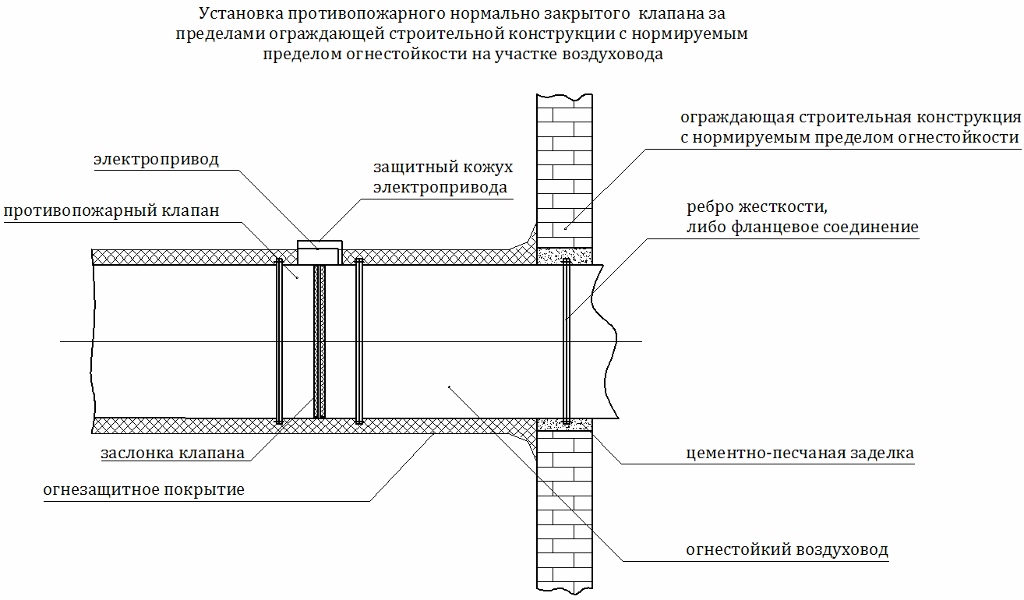

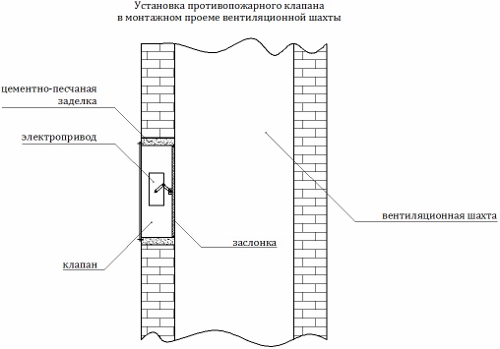

Монтажная схема противопожарного НО клапана за пределами ограждающей строительной конструкции с нормируемым пределом огнестойкости на участке воздуховода (коллектора) должна соответствовать рис. 7, клапана в стеновом исполнении – на рис. 8.



Рис. 7



Рис. 8

Не допускается огнезащита участка воздуховода при установке противопожарного клапана на ответвлении до фланцевого соединения клапана с воздуховодом (см. рис. 9).



 Рис. 9

Огнезащита воздуховода при установке противопожарного НЗ клапана на ответвлении, должна осуществляться в соответствии со схемой, представленной на рис. 10. Не допускается исключать из огнезащитных работ корпус клапана (См. рис. 11).



Рис. 10



Рис. 11

Пространственная ориентация клапана в «стеновом исполнении», предназначенного для установки в проеме шахты в строительном исполнении должна соответствовать требованиям производителя, изложенным в паспорте на изделие.

Противопожарные НО, НЗ (в т.ч. дымовые)  клапаны подлежат обязательной сертификации на соответствие Федеральному закону от 22.07.2008 г. № 123-ФЗ «Технический регламент о требованиях пожарной безопасности». В сертификатах соответствия в обязательном порядке указывается, какой предел огнестойкости имеет противопожарный НО клапан в различных монтажных схемах – при возможном одностороннем тепловом воздействии (схема 1), при возможном двухстороннем тепловом воздействии (схема 2), при установке на ответвлении (схема 3). Схема 1 дает право устанавливать противопожарный НО клапан только в ограждающей строительной конструкции с нормируемым пределом огнестойкости разделяющей помещение (в котором может произойти пожар) и защищаемый коридор (холл, вестибюль и т.п.). Схема 2 дает возможность смонтировать противопожарный НО клапан по схеме 1 или в строительной конструкции разделяющей помещения, в каждом из которых может произойти пожар. Схема 3 предусматривает монтаж противопожарного НО клапана в соответствии со схемами 1, 2, а также на ответвлении (см. рис. 7).

При невозможности визуального осмотра конструкции клапана, подлежат выполнению акты скрытых работ.



ТРЕБОВАНИЯ К СХЕМАМ УПРАВЛЕНИЯ ПРОТИВОПОЖАРНЫМИ КЛАПАНАМИ

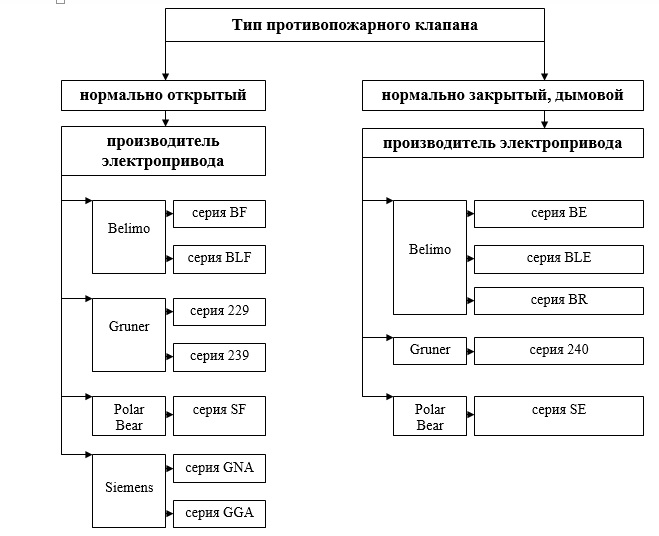

Серии электрических сервоприводов импортного производства, используемые в составе противопожарных
клапанов различного назначения должны соответствовать схеме, представленной на рис. 12.

Рис. 12

Использование других серий электрических сервоприводов, а также серий BF, BLF (пр-ва «Belimo») 229, 239 (пр-ва «Gruner»), GNA, GGA (пр-ва «Siemens»), SF (пр-ва «PolarBear», «Joventa») в составе противопожарных НЗ или дымовых клапанов НЕ ДОПУСТИМО. (Комплектация противопожарных НЗ и дымовых клапанов приводами с возвратной пружинной может привести к нарушению расчетного функционирования систем приточно-вытяжной противодымной вентиляции, что связано с возможным отключением электропитания привода клапана, работающего в режиме "удержания".  При различных вариантах «ориентации» привода это приведет (на примере поэтажной системы вытяжной противодымной вентиляции) либо к открытию всех клапанов на вышележащих этажах, либо закрытию створки клапана на аварийном этаже.)



Мы надеемся, что представленный в статье материал окажет практическую пользу в Вашей области работы, как при проектировании, так и при монтаже, наладке систем ОВиК и ПДВ

С Уважением, коллектив ИБ "Одна атмосфера"
