Помещения и коридоры с естественным проветриванием при пожаре

03.06.2014

Как известно, пунктом 8.5 СП 7.13130.2013 установлены требования по минимальным размерам фрамуг в составе оконных проемов, при наличии которых обеспечивается естественное проветривание помещения или коридора при пожаре.

Позволим себе процитировать :

«Для естественного проветривания коридоров при пожаре следует предусматривать открываемые оконные или иные проемы в наружных ограждениях с расположением верхней кромки не ниже 2,5 м от уровня пола и шириной не менее 1,6 м на каждые 30 м длины коридора.

Для естественного проветривания помещений при пожаре необходимы аналогичные открываемые проемы в наружных ограждениях шириной не менее 0,24 м на 1 м длины наружного ограждения помещения при максимальном расстоянии от его внутренних ограждений не более 20 м, а для помещений с наружными ограждениями на противоположных фасадах зданий — при максимальном расстоянии не более 40 м между этими ограждениями».

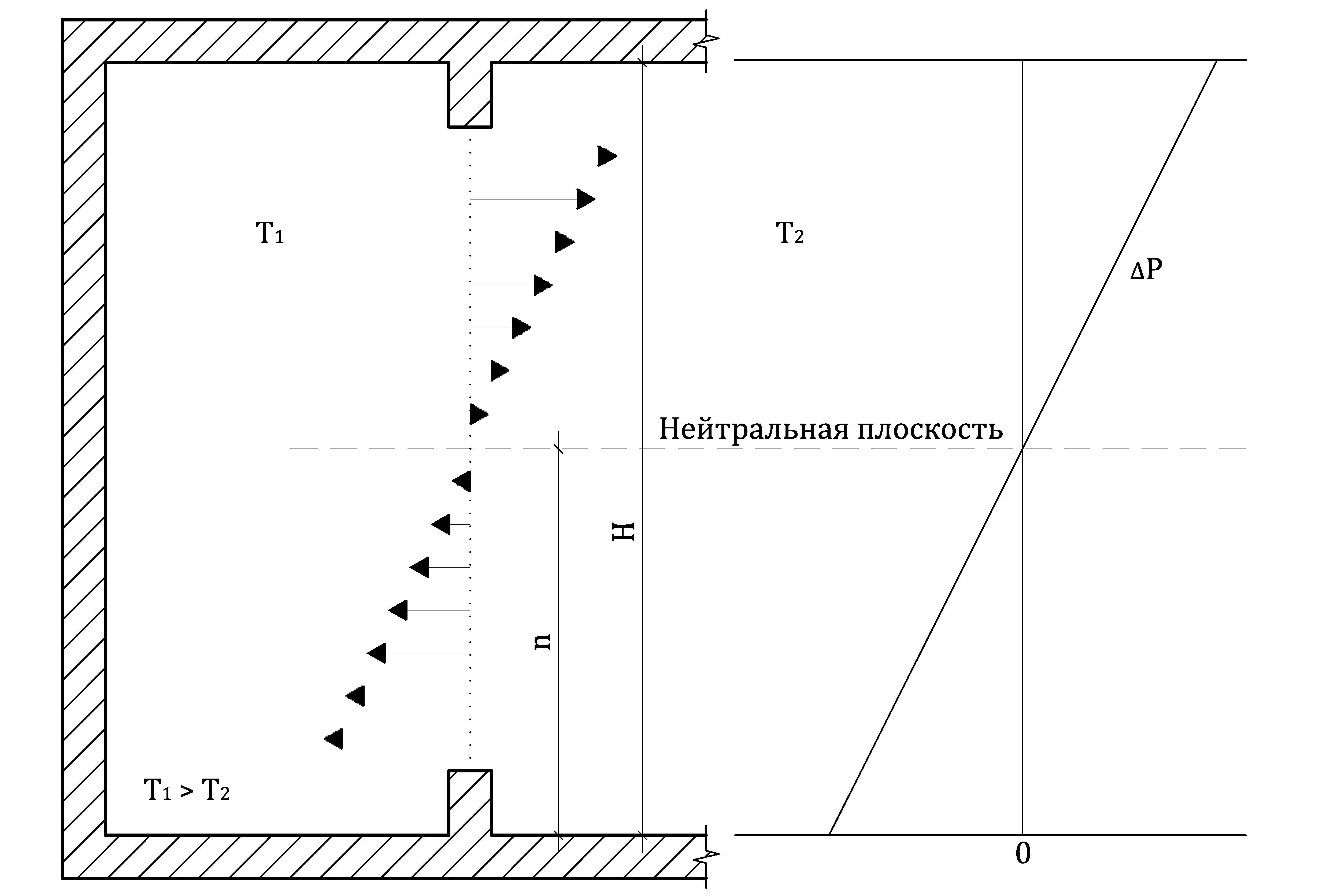

При прочтении пункта возникает естественный вопрос, а на какой высоте от пола должны быть расположены нижние срезы таких оконных проемов? В данном обзоре мы попытаемся ответить на этот вопрос. Собственно он прост – нижняя граница оконных фрамуг, при открытии которых обеспечивается естественное проветривание помещения или коридора при пожаре, должна быть расположена ниже нейтральной плоскости (См. рис. 1).



Рис. 1

Определить высоту расположения нижнего среза оконного проема можно по следующим зависимостям:



где Т1 – средняя температура дымового слоя, оК;

      Т2 – температура окружающей среды, оК;

      Н – высота помещения, м;

      n – высота расположения нейтральной плоскости от уровня пола помещения, м;

      z - высота расположения нижнего среза оконного проема от уровня пола помещения, м.

Ниже на рисунке 2 мы графически отобразили изменение высоты расположения нейтральной плоскости в помещениях и коридорах высотой от 2.5 м до 8.0 м (с шагом 0.5 м) при различных значениях температуры дымового слоя (от 20оС до 600оС). Необходимо отметить, что цифры приведены для г. Москвы (+26.3оС), однако для других климатических регионов, отклонение не будет превышать ±10%.

Рис. 2

Надеемся, что представленный материал будет Вам полезен.



С Уважением, коллектив ИБ «Одна Атмосфера»
